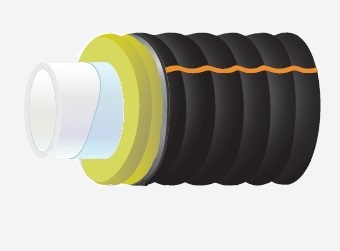

ТРУБА ИЗОЛА-Т95

Гибкие теплоизолированные трубы используются для сетей теплоснабжения и горячего водоснабжения.

Область применения: внутриквартальные двухтрубные и четырехтрубные системы

Рабочая температура: 80°С

Максимальная рабочая температура: 95°С

Номинальное рабочее давление: 0,6 МПа

Требования к напорной трубе: ГОСТ 32415-2013 (5-й класс эксплуатации)

Срок службы: до 50 лет (при эксплуатации трубопровода согласно рабочим параметрам)

Способ соединения труб: пресс-соединение

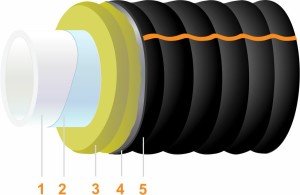

Конструкция трубы ИЗОЛА-Т95:

1. Напорная труба из сшитого полиэтилена (PEX)

2. Дополнительный полимерный кислородный барьер (по запросу)

3. Теплоизоляционный слой из гибкого пенополиуретана

4. Гофрированная защитная оболочка из полиэтилена

Основные эксплуатационные характеристики:

  • Тепловые потери: соответствуют требованиям СП 61.13330.2012
  • Типоразмер трубы: 25-110
  • Длина отрезка: до 900 м
  • Исполнение: однотрубное, двухтрубное и четырехтрубное
  • Способы прокладки: подземный бесканальный; в проходных и непроходных каналах

ОДНОТРУБНОЕ ИСПОЛНЕНИЕ ИЗОЛА-Т-95

  • Типоразмер трубы
    ИЗОЛА-Т-95
  • 25/90
  • 32/90
  • 40/90
  • 40/110
  • 50/110
  • 63/110
  • 63/125
  • 75/125
  • 75/140
  • 90/140
  • 90/160
  • 110/160
  • 110/180
  • Наруж. диаметр и толщина стенки напорной трубы d х е, мм
  • 25 х 2,3
  • 32 х 2,9
  • 40 х 3,7
  • 40 х 3,7
  • 50 х 4,6
  • 63 х 5,8
  • 63 х 5,8
  • 75 х 6,8
  • 75 х 6,8
  • 90 х 8,2
  • 90 х 8,2
  • 110 х 10,0
  • 110 х 10,0
  • Наруж. диаметр полиэтиленовой оболочки d1, мм
  • 90
  • 90
  • 90
  • 110
  • 110
  • 110
  • 125
  • 125
  • 140
  • 140
  • 160
  • 160
  • 180
  • Минимальный радиус изгиба труб, м
  • 0,7
  • 0,7
  • 0,8
  • 0,8
  • 0,8
  • 0,8
  • 0,8
  • 0,9
  • 1,1
  • 1,1
  • 1,2
  • 1,2
  • 1,3

ДВУХТРУБНОЕ ИСПОЛНЕНИЕ ИЗОЛА-Т95-2

  • Типоразмер трубы
    ИЗОЛА-Т95-2
  • 25+25/90
  • 25+25/110
  • 32+32/110
  • 32+32/125
  • 40+40/140
  • 40+40/160
  • 50+50/160
  • 50+50/180
  • 63+63/180
  • 63+63/200
  • Наруж. диаметр и толщина стенки напорной трубы d х е, мм
  • 25х2,3+25х2,3
  • 25х2,3+25х2,3
  • 32х2,9+32х2,9
  • 32х2,9+32х2,9
  • 40х3,7+40х3,7
  • 40х3,7+40 х 3,7
  • 50х4,6+50х4,6
  • 50х4,6+50х4,6
  • 63х5,8+63х5,8
  • 63х5,8+63х5,8
  • Наруж. диаметр полиэтиленовой оболочки d1, мм
  • 90
  • 110
  • 110
  • 125
  • 140
  • 160
  • 160
  • 180
  • 180
  • 200
  • Минимальный радиус изгиба труб, м
  • 0,9
  • 0,9
  • 0,9
  • 0,9
  • 1,0
  • 1,2
  • 1,2
  • 1,3
  • 1,4
  • 1,4

ЧЕТЫРЕХТРУБНОЕ ИСПОЛНЕНИЕ ИЗОЛА-Т95-4

  • Типоразмер трубы
    ИЗОЛА-Т95-4
  • 25+25 SDR 11
    25+20 SDR 7,4/140
  • 32+32 SDR 11
    32+25 SDR 7,4/140
  • 40+40 SDR 11
    40+32 SDR 7,4/160
  • 4 х 25 SDR 11/140
  • 4 х 32 SDR 11/140
  • 4 х 40 SDR 11/160
  • Наруж. диаметр и толщина стенки напорной трубы d х е, мм
  • 25х2,3 + 25х2,3
    25х3,5 + 20х2,8
  • 32х2,9 + 32х2,9
    32х4,4 + 25х3,5
  • 40х3,7 + 40х3,7
    40х5,5 + 32х4,4
  • 25х2,3
  • 32х2,9
  • 40х3,7
  • Наруж. диаметр полиэтиленовой оболочки d1, мм
  • 140
  • 140
  • 160
  • 140
  • 140
  • 160
  • Минимальный радиус изгиба труб, м
  • 1,1

  • 1,1
  • 1,2
  • 1,1
  • 1,1
  • 1,2

d — наружный диаметр напорной трубы, мм

е — толщина стенки напорной трубы, мм

d1 — наружный диаметр защитной оболочки, мм

Сделать заказ можно по электронной почте zakaz@izola.pro

по тел. +7 (812) 336-54-70
