ТРУБА ИЗОЛА-ТА75

Гибкие теплоизолированные трубы с повышенным рабочим давлением, используются для сетей горячего и холодного водоснабжения.

Область применения: внутриквартальные четырехтрубные системы

Рабочая температура: 70°С

Максимальная рабочая температура: 75°С

Номинальное рабочее давление: 1,0 МПа

Срок службы: до 50 лет (при эксплуатации трубопровода согласно рабочим параметрам)

Способ соединения труб: пресс-соединение

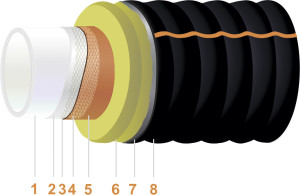

Конструкция трубы ИЗОЛА-ТА75:

  1. Напорная труба из полиэтилена повышенной термостойкости (PE-RT Тип II)
  2. Конструкционный слой из высокотемпературного полимера
  3. Армирующая система из высокопрочного арамидного волокна Kevlar®
  4. Конструкционный слой из высокотемпературного сополимера
  5. Дополнительный полимерный кислородный барьер (по спец.заказу)
  6. Теплоизоляционный слой из гибкого пенополиуретана
  7. Кислородно — защитный слой в технологической пленке
  8. Гофрированная защитная оболочка из полиэтилена

Основные эксплуатационные характеристики:

  • Тепловые потери: соответствуют требованиям СП 61.13330.2012
  • Типоразмер трубы: 40 – 160
  • Длина отрезка: до 900 м
  • Исполнение: однотрубное, двухтрубное
  • Способы прокладки: подземный бесканальный; в проходных и непроходных каналах

ОДНОТРУБНОЕ ИСПОЛНЕНИЕ ИЗОЛА-ТА75

  • Типоразмер трубы
    ИЗОЛА-ТА75
  • 40/90

  • 40/90 (ПВ)
  • 40/110
  • 50/110
  • 63/110
  • 63/125
  • 75/125
  • 75/140
  • 90/140
  • 90/160
  • 110/160
  • 110/180
  • 125/160
  • 125/180
  • 140/180
  • 140/200
  • 160/200
  • Наруж. диаметр и толщина стенки напорной трубы d х е, мм
  • 40 х 4,0

  • 40 х 2,8
  • 40 х 4,0
  • 47 x 3,6
  • 58 x 4,0
  • 58,5 x 4,0
  • 69,5 х 4,6
  • 69,5 х 4,6
  • 84 х 6,0
  • 84 х 6,0
  • 101 x 6,5
  • 101 x 6,5
  • 116 х 6,8
  • 116 х 6,8
  • 127 х 7,1
  • 127 х 7,1
  • 144 х 7,5
  • Наруж. диаметр полиэтиленовой оболочки d1, мм
  • 90
  • 90
  • 110
  • 100
  • 100
  • 123
  • 123
  • 140
  • 140
  • 158
  • 158
  • 180
  • 158
  • 180
  • 180
  • 200
  • 200
  • Минимальный радиус изгиба труб, м
  • 0,8
  • 0,8
  • 0,8
  • 0,8
  • 0,9
  • 0,9
  • 1,1
  • 1,1
  • 1,1
  • 1,2
  • 1,2
  • 1,3
  • 1,2
  • 1,3
  • 1,3
  • 1,4
  • 1,4

d — наружный диаметр напорной трубы, мм

е — толщина стенки напорной трубы, мм

d1 — наружный диаметр защитной оболочки, мм
