ТРУБА ИЗОЛА-ТА95

Гибкие теплоизолированные трубы с повышенным рабочим давлением, используются для сетей отопления и холодного водоснабжения.

Область применения: внутриквартальные двухтрубные и четырехтрубные системы

Рабочая температура: 80°С

Максимальная рабочая температура: 95°С

Номинальное рабочее давление: 1,0 МПа

Срок службы: до 50 лет (при эксплуатации трубопровода согласно рабочим параметрам)

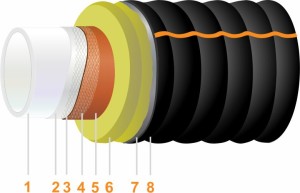

Конструкция трубы ИЗОЛА-ТА95:

  1. Напорная труба из сшитого полиэтилена (PEX)
  2. Конструкционный слой из высокотемпературного полимера
  3. Армирующая система из высокопрочного арамидного волокна Kevlar®
  4. Конструкционный слой из высокотемпературного сополимера
  5. Дополнительный полимерный кислородный барьер (по спец.заказу)
  6. Теплоизоляционный слой из гибкого пенополиуретана
  7. Кислородно — защитный слой в технологической пленке
  8. Гофрированная защитная оболочка из полиэтилена

Основные эксплуатационные характеристики:

  • Тепловые потери: соответствуют требованиям СП 61.13330.2012
  • Типоразмер трубы: 40 – 160
  • Длина отрезка: до 900 м
  • Исполнение: однотрубное, двухтрубное
  • Способы прокладки: подземный бесканальный; в проходных и непроходных каналах

ОДНОТРУБНОЕ ИСПОЛНЕНИЕ ИЗОЛА-ТА95

  • Типоразмер трубы
    ИЗОЛА-ТА95
  • 40/90
  • 40/110
  • 50/110
  • 63/110
  • 63/125
  • 75/125
  • 75/140
  • 90/140
  • 90/160
  • 110/160
  • 110/180
  • 125/160
  • 125/180
  • 140/180
  • 140/200
  • 160/200
  • Наруж. диаметр и толщина стенки напорной трубы d х е, мм
  • 40 х 4,0
  • 40 х 4,0
  • 47,7 х 3,6
  • 58,5 х 4,0
  • 58,5 х 4,0
  • 69,5 х 4,6
  • 69,5 х 4,6
  • 84 х 6,0
  • 84 х 6,0
  • 101 х 6,5
  • 101 х 6,5
  • 116 х 6,8
  • 116 х 6,8
  • 127 х 7,1
  • 127 х 7,1
  • 144 х 7,5
  • Наруж. диаметр полиэтиленовой оболочки d1, мм
  • 90
  • 110
  • 110
  • 110
  • 125
  • 125
  • 140
  • 140
  • 160
  • 160
  • 180
  • 160
  • 180
  • 180
  • 200
  • 200
  • Минимальный радиус изгиба труб, м
  • 0,8
  • 0,8
  • 0,8
  • 0,9
  • 0,9
  • 1,1
  • 1,1
  • 1,1
  • 1,2
  • 1,2
  • 1,3
  • 1,2
  • 1,3
  • 1,3
  • 1,4
  • 1,4

ДВУХТРУБНОЕ ИСПОЛНЕНИЕ ИЗОЛА-ТА95-2

  • Типоразмер трубы
    ИЗОЛА-ТА95-2
  • 40+40/140
  • 40+40/160
  • 50+50/160
  • 50+50/180
  • 63+63/180
  • 63+63/200
  • Наруж. диаметр и толщина стенки напорной трубы d х е, мм
  • 40,0 х 4,0 + 40,0 х 4,0
  • 40,0 х 4,0 + 40,0 х 4,0
  • 47,7 x 3,6 + 47,7 x 3,6
  • 47,7 x 3,6 + 47,7 x 3,6
  • 58,5 x 4,0 + 58,5 x 4,0
  • 58,5 x 4,0 + 58,5 x 4,0
  • Наруж. диаметр полиэтиленовой оболочки d1, мм
  • 140
  • 158
  • 158
  • 180
  • 180
  • 200
  • Минимальный радиус изгиба труб, м
  • 1,0
  • 1,2
  • 1,2
  • 1,3
  • 1,4
  • 1,4

d — наружный диаметр напорной трубы, мм

е — толщина стенки напорной трубы, мм

d1 — наружный диаметр защитной оболочки, мм

Сделать заказ можно по электронной почте zakaz@izola.pro

по тел. +7 (812) 336-54-70
