Пресс-фитинг под сварку Тип 1

Для соединения труб ИЗОЛА-ТА95, ИЗОЛА-Т95 со стальными трубами и между собой используются соединительные элементы:
• При использовании ТИП 1 (кроме Ø 40) для надевания монтажной гильзы требуется комплект гидравлического инструмента и многоразовое съемное монтажное
кольцо.
• При использовании ТИП 2 для надевания монтажной гильзы требуется только комплект гидравлического инструмента.
• Применение обжимных соединительных элементов не требует использования гидравлического инструмента для соединения труб.

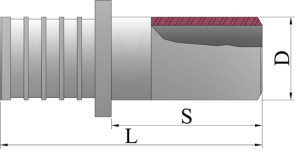

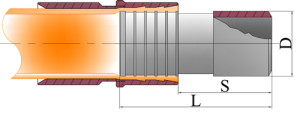

Тип 1
Пресс-фитинг под сварку Тип 1 предназначен для соединения труб ИЗОЛА-ТА95 с металлическими трубами или арматурой методом электросварки.

Материал исполнения пресс-фитингов под сварку: оцинкованная сталь или нержавеющая сталь.

Поставляется комплектно с монтажной гильзой.

Номенклатура

Параметры пресс-фитинга под сварку Тип 1

  • Типоразмер
  • 40
  • 50
  • 63
  • 75
  • 90
  • 110
  • 140
  • 160
  • L, мм
  • 90
  • 110
  • 130
  • 130
  • 130
  • 130
  • 130
  • 132
  • D, мм
  • 36,1
  • 44,5
  • 55,3
  • 65,4
  • 81
  • 99,3
  • 108,3
  • 139,2
  • S, мм
  • 50
  • 70
  • 80
  • 80
  • 80
  • 80
  • 80
  • 81
  • Монтажное кольцо*
  • не требуется
  • Ø 50
  • Ø 63
  • Ø 75
  • Ø 90
  • Ø 110
  • Ø 140
  • Ø 160

*Для соединения труб ИЗОЛА-ТА95 со стальными трубами вместе с  соединительными элементами Типа 1 (кроме 40), с помощью гидравлического инструмента, для надевания монтажной гильзы требуется многоразовое съемное монтажное кольцо.

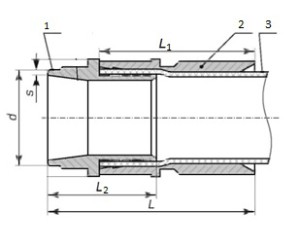

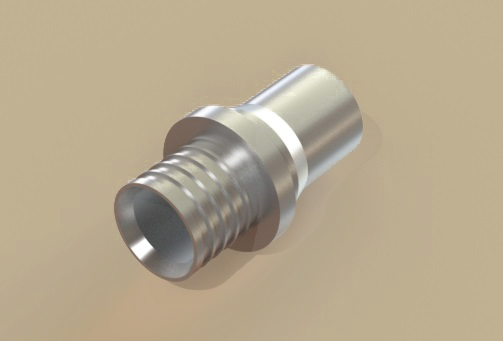

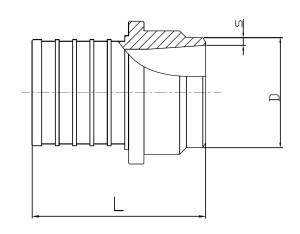

Пресс-фитинг под сварку Тип 2

1. Пресс-фитинг под сварку

2. Гильза монтажная

3. Напорная труба ИЗОЛА.ПРО

Пресс-фитинг под сварку Тип2 предназначен для соединения труб ИЗОЛА-ТА95 и ИЗОЛА-Т95 с металлическими трубами или арматурой методом электросварки. Материалисполнения пресс-фитингов под сварку: углеродистая сталь или нержавеющая сталь.

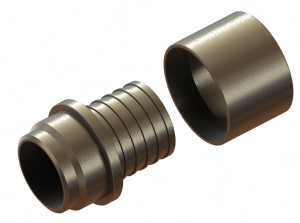

Поставляется комплектно с монтажной гильзой.

Номенклатура

Параметры пресс-фитинга под сварку Тип 2

  • Типоразмер
  • 25
  • 32
  • 40
  • 50
  • 63
  • 75
  • 90
  • 110
  • 125
  • 140
  • 160
  • ТА-95
    d х s, мм
  • 38х3
  • 45х3,5
  • 57х4
  • 76х5
  • 89х5
  • 108х5
  • 127х5
  • 133х5
  • 159х6
  • Т-95
    L2, мм
  • 27х3,5
  • 33,5х3,75
  • 42,5х3,75
  • 45х4
  • 57х4
  • 76х5
  • 89х5
  • 108х5
  • ТА-95
    L1, мм
  • 70
  • 85
  • 90
  • 95
  • 95
  • 90
  • 117
  • 125
  • 125
  • Т-95
    L,мм
  • 27
  • 35
  • 70
  • 85
  • 90
  • 95
  • 95
  • 90

Сделать заказ можно по электронной почте zakaz@izola.pro

по тел. +7 (812) 336-54-70
